Description

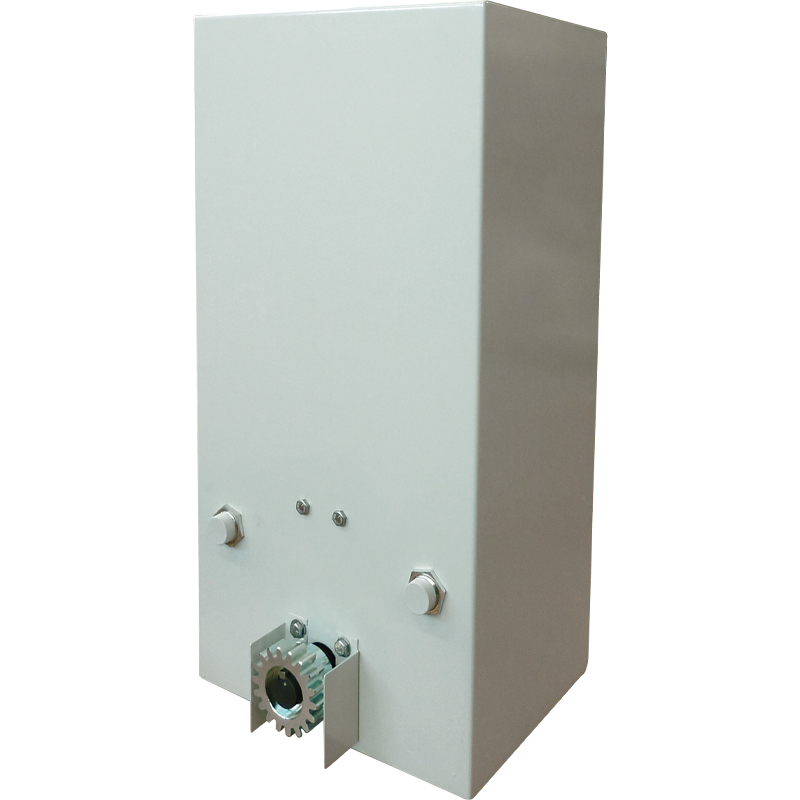

L’opérateur Revers3i a été spécialement conçu pour la motorisation de portails collectifs ou industriels.
Son intégration sur un portail répondra parfaitement au respect des exigences des normes EN13241-1 et EN12453 en complément des autres éléments de sécurité.
• UN AFFICHEUR LCD ULTRA-QUALITATIF (6 lignes) permettant la visualisation d’un compteur de cycle, des défauts et facilitant la programmation.
• UN DÉBRAYAGE FACILE par l’intermédiaire de l’organe de commande (télécommande radio, sélecteur a clé…) ou par coupure de l’alimentation.
• UN CONTRÔLE PERMANENT DES ÉLÉMENTS DE SÉCURITÉ avec la fonction auto-test et interfaces NPN intégrées pour barre palpeuse AFCA. (version Startéco)
• UN CONTRÔLE PERMANENT DU MICROPROCESSEUR par une sécurité de type « chien de garde » et un superviseur extérieur garantissant la surveillance du microprocesseur.
L’emploi de matériaux comme l’inox et l’utilisation de produits de haute performance comme les fins de course inductifs industriels démontre une haute qualité de fabrication garantissant fiabilité et longévité.
CARACTÉRISTIQUES TECHNIQUES
Alimentation (Vac) : 230
Fréquence (Hz) : 50
Condensateur (μF) : 6
Puissance (W) : 195
Intensité (A) : 0,9
Vitesse (m/min) : 8
Indice de protection moteur (IP) : 44
Cos ( ) : 0,93
Poids maxi. portail avec pignon 18 dents (kg) : 800
TYPE D’ARMOIRE : Start-One
Frein (Vcc) : 200
Type de frein : à appel de courant
Déblocage du frein : si coupure de courant ou par la
commande (programmable)
FIN DE COURSES : Inductif réglable
Diamètre fin de courses (mm) : 30
Distance de détection fin de courses (mm) : 15
Alimentation fin de courses (Vcc) : 12
PIGNON : Acier
Module : 4
Nombre de dents : 18
Hauteur totale pignon : 107
CAISSON : Acier
Dimensions H x L x P (mm) : 664 x 344 x 327 avec pignon
