Description

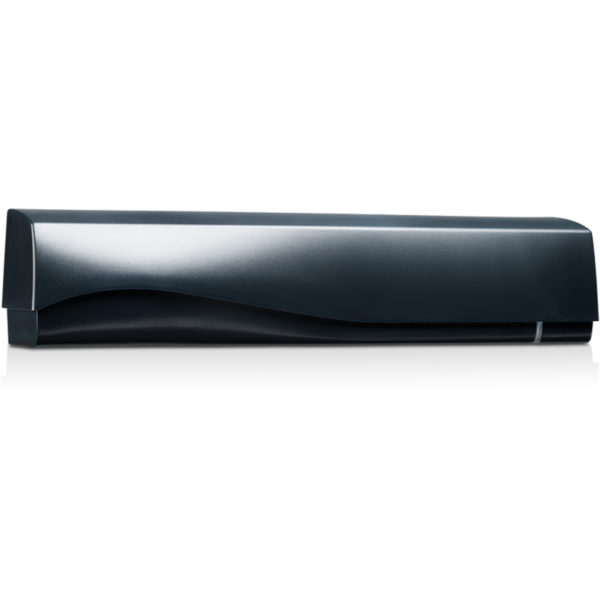

Le radar bidirectionnel combine un radar de mouvement pour l’ouverture de la porte avec un double rideau infrarouge actif surveillé pour la protection des usagers. Il permet de remplir les exigences de la EN 16005. L’ouverture est régie par un radar unidirectionnel et la sécurisation est assurée par 2 rideaux de 24 spots infrarouges actifs.
• Réglage simple par DIP-Switch et potentiomètre.
• L’unidirectionnalité du radar bidirectionnel contribue à améliorer les performances énergétiques des bâtiments. La porte se referme plus tôt et réduit les déperditions thermiques.
• Haute protection des personnes grâce aux 2 rideaux à sécurité positive, qui comptent chacun 24 spots infrarouges entrelacés (EN 16005, Arrêté Ministériel 21/12/93)
• Niveaux élevés d’immunité de l’infrarouge actif.
CARACTÉRISTIQUES TECHNIQUES
Technologie : Radar hyperfréquence à effet Doppler Infrarouge actif avec analyse d’arrière-plan
Alimentation : 12 V – 30 V DC -5%/+10%
Consommation : < 2,2 W
Hauteur de montage : 1,8 m à 3 m
Puissance transmise : < 20dBm
Tension de l’entrée de test : < 1 V : Log. L; > 10 V: Log. H (max. 30 V)
Gamme de température : -25 °C à +55 °C
Indice de protection : IP 54
Bruit : < 70 dB
Mode de détection :
Mouvement : Vitesse minimale de détection : 5 cm/s
Présence : Temps de réponse type : <256 ms
Temps de maintien de sortie :
Mouvement : 0.5 s
Présence : 0,3 s à 1 s (non réglable)
Normes de conformité
R&TTE 1999/5/EC
MD 2006/42/EC
LVD 2006/95/EC
ROHS 2 2011/65/EU
EN 16005:2012
EN 12978:2009
EN IEC 62061:2005 SIL2
EN 61496-1:2012 ESPE Type 2
EN ISO 13849-1:2008 Pl «c» CAT.2 (à condition que
l’opérateur surveille le détecteur au moins une fois par cycle de porte)
